PixiJS 源码揭秘 - 8. 插件机制深度解析
- Authors
- Name
- 青雲
前言
PixiJS 作为一款高性能、高度模块化的 2D WebGL 渲染引擎,已成为许多大型互动项目、游戏和可视化应用的首选技术。其强大的适应性和扩展能力很大程度上归功于其精心设计的插件(扩展)系统。本文旨在深入剖析 PixiJS v8 的插件机制,结合源码与实践,为开发者提供全面的理解和应用指导。
核心价值: 理解插件系统不仅有助于开发者扩展 PixiJS 功能、定制渲染管线、优化资源加载,还能更好地参与社区贡献,构建高性能的应用。

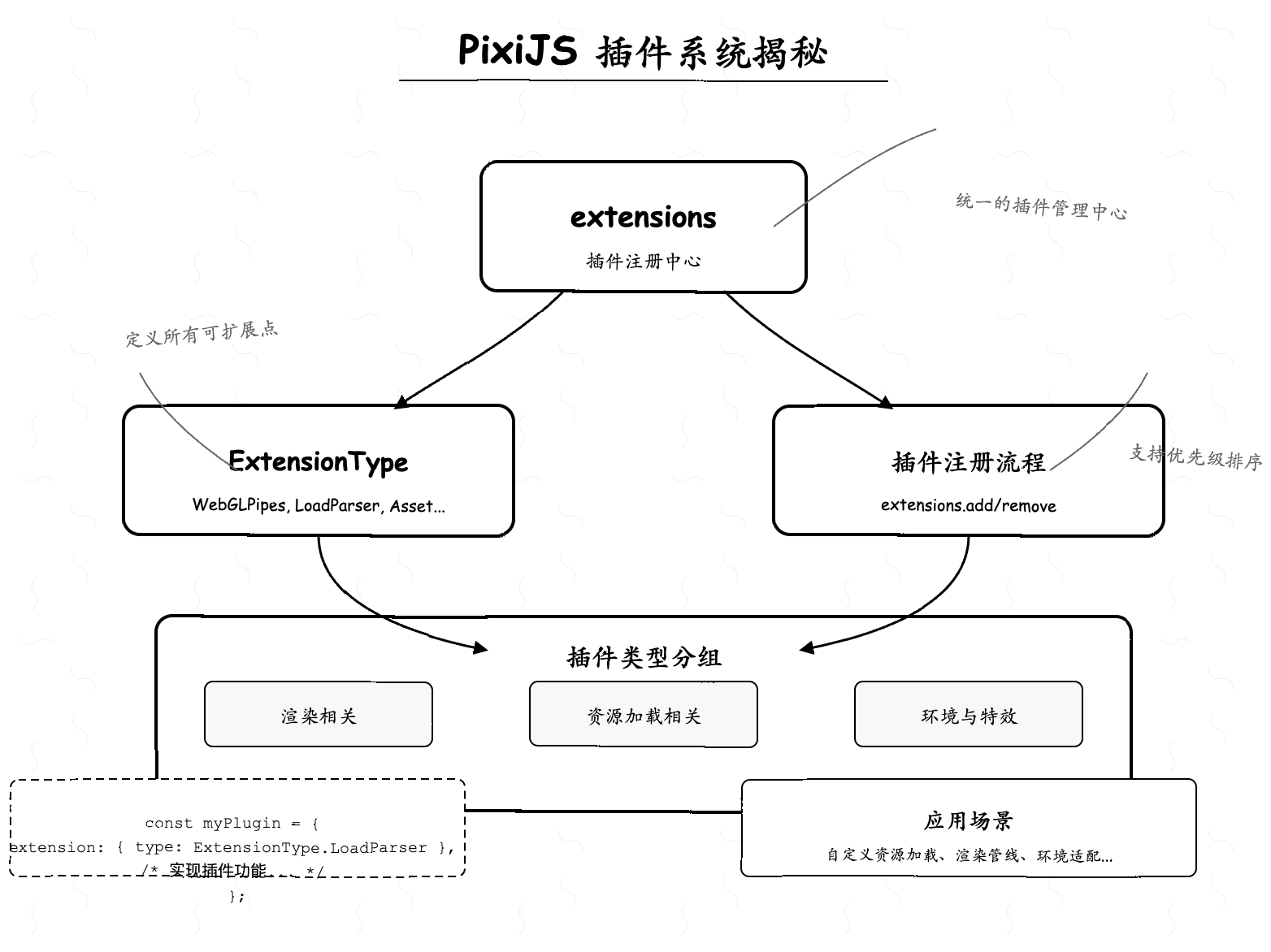

一、核心设计理念
PixiJS 插件系统围绕以下核心理念构建:
- 模块化与解耦: 核心库保持精简,功能通过插件按需引入。
- 类型化扩展点: 使用
ExtensionType
枚举明确插件的作用域和目的。 - 统一注册中心:
extensions
对象作为所有插件的注册、移除和查询入口。 - 优先级控制: 允许开发者精细控制同类型插件的执行顺序。
- 延迟初始化与队列: 支持插件在对应处理器注册前添加,增强灵活性。

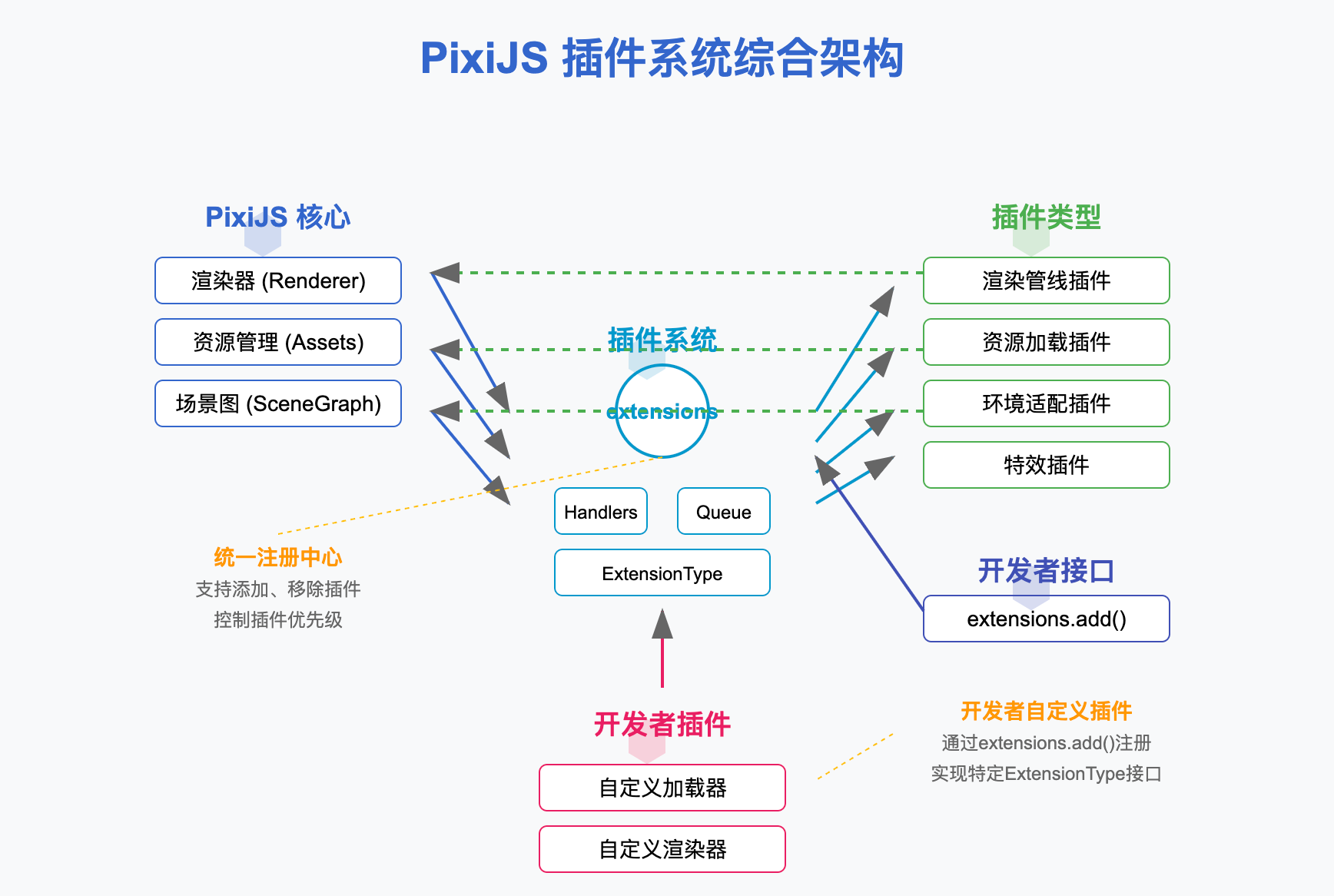

二、插件系统架构
2.1 主要组件
extensions
: 全局单例对象,负责插件的添加 (add
)、移除 (remove
)。ExtensionType
: 枚举类型,定义了所有合法的插件类型(扩展点)。_addHandlers
/_removeHandlers
: 内部对象,存储不同类型插件的注册和移除处理函数。_queue
: 内部队列,暂存尚未有对应处理器的插件。normalizeExtension
: 内部函数,负责将各种插件格式(对象、类、元数据)标准化。

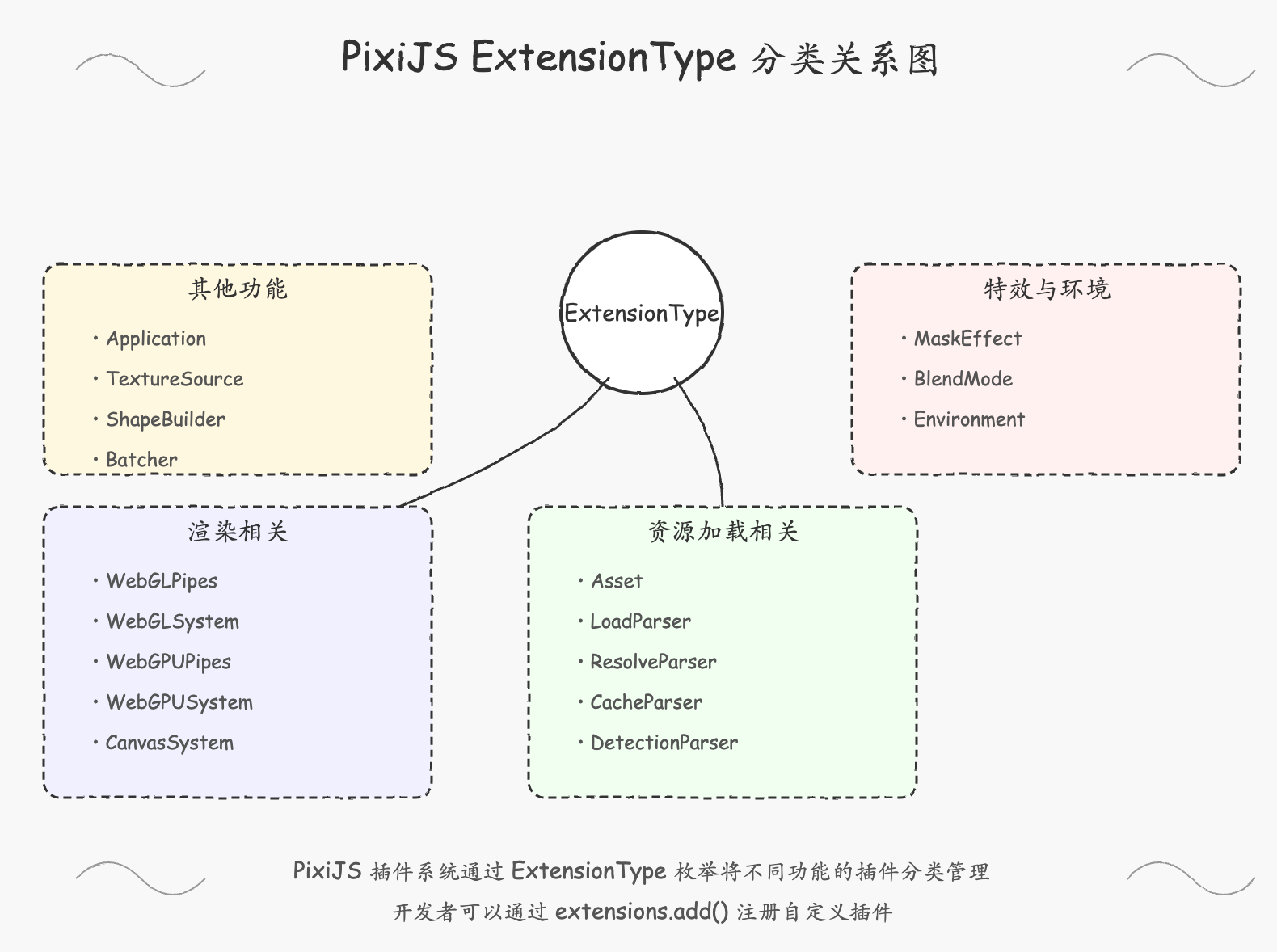

ExtensionType
)
2.2 插件类型 (ExtensionType
是理解插件系统的关键。它定义了插件可以介入 PixiJS 核心功能的具体位置。主要类型包括:
- 渲染相关:
WebGLSystem
,WebGPUSystem
,CanvasSystem
,WebGLPipes
,WebGPUPipes
,CanvasPipes
,WebGLPipesAdaptor
,WebGPUPipesAdaptor
,CanvasPipesAdaptor
- 资源加载相关:
LoadParser
,ResolveParser
,CacheParser
,DetectionParser
,Asset
- 特效与环境:
MaskEffect
,BlendMode
,Environment
- 应用与场景:
Application
,TextureSource
,ShapeBuilder
- 其他: 如
EventSystem
(虽然内部使用,但概念相通)
三、插件注册与管理
3.1 注册与移除流程
插件的生命周期管理通过 extensions.add()
和 extensions.remove()
方法进行。
normalizeExtension
)
3.2 插件标准化 (此函数是插件系统灵活性的关键。它接受多种形式的插件定义:
- 对象字面量: 直接包含
extension
元数据和实现。 - 类: 静态
extension
属性定义元数据,类本身是插件实现。 - 仅元数据: 只提供
extension
元数据,ref
指向外部实现。
normalizeExtension
将这些统一转换为 StrictExtensionFormat
接口格式:
// 内部标准化后的格式
interface StrictExtensionFormat {
type: ExtensionType[] // 确保是数组
name?: string
priority: number // 提供默认值 0
ref: any // 指向插件的实际实现(对象或类的实例)
}
ExtensionMetadataDetails
)
3.3 插件元数据 (插件通过 extension
属性定义其元数据:
// 开发者定义插件时使用的元数据接口
interface ExtensionMetadataDetails {
type: ExtensionType | ExtensionType[] // 支持单个或多个类型
name?: string // 插件唯一标识,强烈建议提供
priority?: number // 处理优先级,默认为 ExtensionPriority.Normal (0)
}
元数据的作用:
- 类型识别: 决定插件如何被处理。
- 唯一标识: 用于查找和移除特定插件。
- 顺序控制:
priority
值越大,优先级越高。 - 实例引用: 标准化后
ref
字段保存对插件实现的引用。
最佳实践: 始终为插件提供唯一的
name
和明确的priority
,以增强可维护性和可预测性。
四、插件类型详解与实战
LoadParser
, ResolveParser
, etc.)
4.1 资源加载插件 (用于扩展 PixiJS 的资源加载能力。
场景: 支持自定义文件格式(如 .glb
, .custom
), 实现特定缓存策略。
// 示例:添加一个简单的文本加载器
const myTxtLoader = {
extension: {
type: ExtensionType.LoadParser,
priority: 1, // 优先级略高于默认
name: 'my-txt-loader',
},
test(url) {
return url.endsWith('.mytxt')
},
async load(url) {
const response = await fetch(url)
const text = await response.text()
// 可以进行一些预处理
return `Processed: ${text}`
},
}
extensions.add(myTxtLoader)
// 使用
Assets.load('path/to/data.mytxt').then((content) => {
console.log(content) // 输出 "Processed: ..."
})
WebGLSystem
, WebGPUPipes
, etc.)
4.2 渲染管线插件 (用于扩展或修改渲染流程。
场景: 实现自定义着色器效果(描边、辉光)、后处理效果(模糊、色彩校正)、集成第三方渲染库。
// 示例:一个简单的 WebGL 系统插件,用于计数渲染对象
class RenderCounterSystem implements ISystem {
static extension = {
type: ExtensionType.WebGLSystem,
name: 'render-counter',
}
private _count = 0
renderer: Renderer
constructor(renderer: Renderer) {
this.renderer = renderer
}
// 在每帧渲染前重置计数器
preprerender() {
this._count = 0
}
// 假设我们在某个 Pipe 中调用此方法
incrementCount() {
this._count++
}
// 在渲染后打印计数
postrender() {
console.log(`Rendered ${this._count} objects this frame.`)
}
destroy() {
// 清理资源
}
}
extensions.add(RenderCounterSystem)
// 在需要的地方获取系统实例并使用
// const counterSystem = renderer.systems.renderCounter;
// counterSystem.incrementCount();
MaskEffect
, BlendMode
, Environment
)
4.3 特效与环境插件 (用于添加新的视觉效果或适配不同运行环境。
场景: 自定义混合模式、实现特殊遮罩效果、为特定环境(如 Node.js、WebWorker)提供适配。
// 示例:自定义一个简单的 "加亮" 混合模式
const lightenBlendMode = {
extension: {
type: ExtensionType.BlendMode,
name: 'lighten-blend',
},
// WebGL 混合参数
gl: {
srcRGB: 'SRC_ALPHA', // 源颜色 * 源 Alpha
dstRGB: 'ONE', // 目标颜色 * 1
srcAlpha: 'ONE', // 源 Alpha * 1
dstAlpha: 'ONE', // 目标 Alpha * 1
// 公式: Result = SrcColor * SrcAlpha + DstColor
},
// Canvas 混合模式(可选)
canvas: 'lighter', // 使用 Canvas 的 'lighter' 模式近似
}
extensions.add(lightenBlendMode)
// 使用
const sprite = new Sprite(texture)
sprite.blendMode = 'lighten-blend'
五、插件生命周期管理
插件的生命周期与它们所扩展的核心系统(如渲染器、资源管理器)紧密相关。
ISystem
为例)
5.1 主要生命周期方法 (以 init(options?: any)
: 在系统(如渲染器)初始化时调用。适合进行一次性设置、资源分配。prerender()
** / **postrender()
: 在每帧渲染前后调用。用于准备渲染状态或进行后处理。destroy()
: 在系统销毁时调用。必须释放所有资源,避免内存泄漏。
class MySystem implements ISystem {
static extension = {
type: ExtensionType.WebGLSystem,
name: 'my-system',
}
private _shader: Shader
constructor(renderer: Renderer) {
/* ... */
}
init(options?: any): void {
console.log('MySystem 初始化:', options)
// 创建着色器、缓冲区等
this._shader = createMyShader()
}
prerender(): void {
// 绑定着色器、设置 Uniforms 等
}
postrender(): void {
// 清理状态、执行后处理
}
destroy(): void {
console.log('MySystem 销毁')
this._shader?.destroy()
// 释放其他资源
}
}
extensions.add(MySystem)
5.2 插件与核心系统的交互
插件通常需要访问其宿主系统(如 Renderer
, Assets
)或其他插件。
- 构造函数注入: 许多系统插件(如
ISystem
)的构造函数会接收Renderer
实例。 - 访问其他系统: 可以通过
renderer.systems
访问其他已注册的系统插件。 - 事件: 可以监听 PixiJS 核心对象(如
Ticker
,Renderer
)派发的事件。
六、源码实现要点 (PixiJS v8)
packages/extensions/src/Extensions.ts
: 插件系统的核心实现,包含add
,remove
,handleBy
,handleAndQueue
等方法。packages/extensions/src/normalizeExtension.ts
: 标准化逻辑的实现。packages/extensions/src/ExtensionType.ts
:ExtensionType
枚举和相关类型定义。- 各核心包中的
init.ts
: 通常包含该模块相关插件类型的处理器注册逻辑(例如packages/core/src/init.ts
注册了渲染系统相关的处理器)。
七、最佳实践与注意事项
- 明确插件类型: 正确选择
ExtensionType
是首要步骤。 - 提供唯一名称:
name
属性对于调试和移除插件至关重要。 - 合理设置优先级:
priority
影响执行顺序,谨慎设置以避免冲突。 - 管理生命周期: 在
init
中分配资源,在destroy
中彻底释放。 - 性能考量: 避免在
prerender
/postrender
等高频调用的方法中执行昂贵操作。 - 错误处理: 为异步操作(如加载)添加健壮的错误处理。
- 文档与示例: 为你的插件编写清晰的文档和使用示例。
- 测试: 编写单元测试和集成测试确保插件的稳定性和兼容性。
八、实战案例分析
以下案例展示了插件系统在实际项目中的应用,说明了如何通过扩展 PixiJS 来满足复杂需求:
pixi-spine
)
案例1: Spine 动画插件 (Spine 是一款流行的 2D 骨骼动画软件。pixi-spine
插件使得 PixiJS 能够加载和渲染 Spine 导出的动画数据。
- 核心插件类型:
LoadParser
,Asset
,WebGLPipes
(或System
) - 加载流程:
// 概念示例:Spine Atlas 加载器
const spineAtlasParser = {
extension: { type: ExtensionType.LoadParser, priority: LoaderParserPriority.High },
testParse(asset, options) {
// 检查是否为 .atlas 文件且可能有关联的 .json/.skel
return Promise.resolve(isSpineAtlas(asset, options))
},
async parse(asset, options, loader) {
// 异步加载和解析 .atlas 文件内容
const atlasData = await fetch(asset.src).then((res) => res.text())
// ... 解析 atlas 数据 ...
// 可能需要加载关联的纹理
const texture = await loader.load(textureUrl)
return createSpineAtlas(atlasData, texture)
},
}
extensions.add(spineAtlasParser)
注册一个
LoadParser
,其test
方法用于识别 Spine 的.json
或.skel
文件以及对应的图集文件 (.atlas
)。load
方法负责解析这些文件,包括骨骼结构、动画数据和纹理图集信息。可能还会注册一个
Asset
类型的扩展,将解析后的数据(如SpineData
)存入Assets
缓存,方便复用。渲染流程:
// 概念示例:Spine 渲染管线 (简化)
class SpinePipe implements IPipe {
static extension = { type: ExtensionType.WebGLPipes, name: 'spine' }
constructor(renderer) {
/* ... 初始化 WebGL 资源 ... */
}
addRenderable(renderable: Spine, instructionSet: InstructionSet): void {
// 将 Spine 对象添加到渲染指令集
// ... 准备顶点数据、Uniforms ...
instructionSet.add(renderable)
}
execute(instructionSet: InstructionSet): void {
// 遍历指令集中的 Spine 对象并渲染
for (const renderable of instructionSet.renderables) {
// 绑定着色器、设置 Uniforms、绑定顶点数据
// ... renderer.shader.bind(spineShader) ...
// ... renderer.geometry.bind(spineGeometry) ...
// 发出绘制调用
// ... renderer.geometry.draw(...) ...
}
}
destroy() {
/* ... 清理资源 ... */
}
}
extensions.add(SpinePipe)
pixi-spine
提供了一个Spine
显示对象类,继承自Container
。为了高效渲染,它可能注册自定义的
WebGLPipes
(或System
)。这个渲染管线/系统负责处理 Spine 特有的顶点数据(包含骨骼权重、变换等)和绘制调用。它需要管理顶点缓冲区、索引缓冲区,并使用专门的着色器来计算最终的顶点位置和颜色,以正确绘制蒙皮网格和应用动画。
关键点: 如何高效地解析 Spine 复杂的数据格式,以及如何优化 WebGL 渲染调用以处理大量骨骼和顶点数据。
pixi-live2d-display
)
案例2: Live2D 查看器 (Live2D 是一种用于创建具有丰富表情和动作的 2D 角色的技术。pixi-live2d-display
插件让 PixiJS 可以展示 Live2D 模型。
- 核心插件类型:
LoadParser
,Asset
,WebGLPipes
(或System
),MaskEffect
(可能) - 加载流程:
// 概念示例:Live2D Model3.json 加载器
const live2dModelParser = {
extension: { type: ExtensionType.LoadParser, priority: LoaderParserPriority.Normal },
testParse(asset, options) {
// 检查是否为 .model3.json 文件
return Promise.resolve(isLive2DModelJson(asset, options))
},
async parse(asset, options, loader) {
// 加载并解析 model3.json
const modelJson = await fetch(asset.src).then((res) => res.json())
// 根据 json 内容,递归加载依赖的 moc3, 纹理, 物理, 动作等文件
const dependencies = await Promise.all([
loader.load(resolvePath(asset.src, modelJson.FileReferences.Moc)),
loader.load(resolvePath(asset.src, modelJson.FileReferences.Textures)),
// ... 加载其他依赖 ...
])
// ... 组装 Live2D 模型实例 ...
return createLive2DModel(modelJson, dependencies)
},
}
extensions.add(live2dModelParser)
类似于 Spine,需要注册
LoadParser
来处理 Live2D 的模型文件 (.model3.json
) 和相关资源(纹理、动作、物理效果等)。解析过程涉及读取模型结构、部件信息、参数绑定、纹理坐标等。
解析后的
Live2DModel
对象同样可以通过Asset
扩展加入缓存。渲染流程:
// 概念示例:Live2D 渲染系统 (简化)
class Live2DRenderSystem implements ISystem {
static extension = { type: ExtensionType.WebGLSystem, name: 'live2d' }
constructor(renderer) {
/* ... 初始化 WebGL 状态,如模板缓冲 ... */
}
render(displayObject: Live2DModel): void {
// 准备渲染 Live2D 模型
const model = displayObject.internalModel
// ... 更新模型状态(动画、物理) ...
// ... 设置 WebGL 状态(混合模式、模板测试等)...
// 遍历模型的 Drawable 对象
for (const drawable of model.drawables) {
if (!drawable.isVisible) continue
// ... 绑定纹理、设置 Uniforms ...
// ... 绑定顶点数据(包含蒙皮信息)...
// ... 处理遮罩逻辑(可能涉及模板缓冲操作)...
// ... 发出绘制调用 ...
}
// ... 恢复 WebGL 状态 ...
}
destroy() {
/* ... 清理资源 ... */
}
}
extensions.add(Live2DRenderSystem)
提供
Live2DModel
显示对象。渲染 Live2D 模型通常比 Spine 更复杂,因为它涉及部件的层叠、复杂的遮罩(Clipping Masks)和混合模式。
自定义的
WebGLPipes
或System
负责处理这些特殊渲染需求。这可能包括:- 管理和应用 Live2D 的遮罩信息,可能需要利用或扩展 PixiJS 的
MaskEffect
插件类型。 - 根据模型数据动态生成和更新顶点数据。
- 使用特定的着色器来处理纹理映射、颜色混合和遮罩计算。
- 管理和应用 Live2D 的遮罩信息,可能需要利用或扩展 PixiJS 的
交互处理: Live2D 模型通常需要响应用户输入(如视线跟随、点击触发动作)。插件需要集成 PixiJS 的事件系统 (
EventSystem
) 来捕获输入,并更新模型的内部参数以驱动动画。关键点: 如何准确实现 Live2D 的遮罩和混合规范,以及如何高效地处理模型参数更新和实时渲染。
案例3: 自定义滤镜/后处理效果
滤镜(Filter)是 PixiJS 中实现各种视觉效果(如模糊、颜色调整、扭曲)的核心机制。开发者可以通过继承 Filter
基类或创建更底层的 WebGLSystem
来实现自定义效果。
- 核心插件类型:
Filter
(继承),WebGLSystem
(更底层控制) - 实现方式:
- 继承
Filter
: 这是最常见的方式。你需要提供顶点着色器和片段着色器 (GLSL),并管理所需的 Uniform 变量。 - 创建
WebGLSystem
: 对于需要更复杂渲染管线控制或多 Pass 渲染的效果(如高级辉光、景深),可以创建自定义系统。
- 继承
// 概念示例:继承 Filter 实现简单的灰度滤镜
import { Filter, GlProgram, GpuProgram } from 'pixi.js'
const grayscaleFrag = `
varying vec2 vTextureCoord;
uniform sampler2D uSampler;
void main(void)
{
vec4 color = texture2D(uSampler, vTextureCoord);
float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));
gl_FragColor = vec4(vec3(gray), color.a);
}
`
class GrayscaleFilter extends Filter {
constructor() {
const gpuProgram = GpuProgram.from({
fragment: {
source: grayscaleFrag,
entryPoint: 'main',
},
})
const glProgram = GlProgram.from({
fragment: grayscaleFrag,
vertex: Filter.defaultVertexSrc, // 使用默认顶点着色器
})
super({ gpuProgram, glProgram })
}
}
// 使用
const sprite = new Sprite(texture)
const grayFilter = new GrayscaleFilter()
sprite.filters = [grayFilter]
- 渲染流程:
- 当一个显示对象应用了滤镜,PixiJS 的
FilterSystem
会接管渲染。 - 它通常会将对象渲染到一个临时的 Framebuffer (RenderTexture) 上。
- 然后,将这个纹理作为输入,应用滤镜的着色器,并将结果绘制回原始目标(或下一个滤镜的输入纹理)。
- 自定义
WebGLSystem
则可以完全控制渲染目标、着色器绑定和绘制调用,实现更复杂的后处理链。
- 当一个显示对象应用了滤镜,PixiJS 的
- 关键点: 理解 GLSL 着色器编程、Uniform 变量管理以及 PixiJS 的渲染流程(特别是
FilterSystem
的工作方式)。对于复杂效果,还需要了解 Framebuffer 操作和多 Pass 渲染技术。
九、总结与展望
PixiJS 的插件系统作为其生态繁荣的基石,凭借精巧的设计理念、合理的架构和完善的核心机制,为开发者开辟了广阔的创新空间。深入理解这一系统,开发者能够在以下方面大展拳脚:
- 核心扩展:借助插件,开发者可以像搭积木一样,无缝为 PixiJS 引擎添加各类新功能,例如在
pixi-spine
插件中,通过注册LoadParser
和WebGLPipes
等类型的插件,实现了对 Spine 动画数据的加载和渲染。 - 引擎定制:根据项目的独特需求,开发者能够灵活定制 PixiJS 引擎,比如在需要特殊视觉效果的项目中,通过创建自定义的
BlendMode
插件来实现特定的混合模式。 - 模块化开发:插件系统鼓励开发者将功能拆分为独立的模块,提高代码的复用性和可维护性。例如,将资源加载逻辑封装在独立的插件中,可在不同项目中轻松复用。
值得借鉴的设计思想
PixiJS 插件机制在长期的实践中积累了丰富的经验,为构建可扩展系统提供了诸多值得学习的范例:
- 明确的扩展契约:通过
ExtensionType
枚举,PixiJS 定义了清晰的插件接口和作用范围,使得插件开发者能够迅速了解每个扩展点的用途和要求,有效降低了集成难度。例如,在开发资源加载插件时,开发者只需关注LoadParser
类型的接口规范即可。 - 中心化管理:统一的
extensions
入口是插件生命周期管理的核心,它简化了插件的注册、移除和查找操作。开发者可以通过这个入口快速管理所有插件,提高了开发效率。比如,在项目中需要移除某个插件时,只需调用extensions.remove
方法即可。 - 灵活的适配层:
normalizeExtension
函数允许开发者以多种方式定义插件,无论是对象字面量还是类,都能被正确处理。这种灵活性使得不同背景的开发者都能轻松上手插件开发,提高了系统的易用性。 - 优先级机制:在处理同类扩展时,优先级机制确保了插件按照预期的顺序执行。开发者可以根据需求精细调整插件的执行顺序,避免功能冲突。例如,在多个资源加载插件同时存在时,通过设置不同的
priority
值来控制加载顺序。 - 延迟处理队列:该机制增强了系统的鲁棒性,允许插件在对应的处理器准备好之前就进行注册。这在处理异步初始化或动态加载插件的场景中非常有用,确保了插件系统的灵活性和稳定性。
这些设计思想相互配合,共同构建了一个强大而灵活的插件系统,为其他需要高扩展性架构的项目提供了宝贵的参考。在未来的开发中,我们可以借鉴这些经验,构建出更加高效、可维护的系统。
